                 VITA

                          TECHNISCHES BULLETIN


                         WASTE ÖLBEHEIZTER BRENNOFEN
                        von Ali Sheriff und Bashir Lalji

Dieses technische Bulletin beschreibt kurz eine neue Technik für das Benutzen des verbrauchten Schmieren
Öl entfernte von Autos.  , den Dieses Öl normal keine unmittelbare Verwendung hat.  , den Es oft weggeworfen wird,
auf Weisen, die verpestetes örtliches Grundwasser oder aufgeregte wastewater-Behandlung-Systeme einmachen.

Das " überflüssige Öl " kann als Brennstoff verbrannt werden, indem man einen besonderen " Öl-Tropfenfänger " technique.  benutzt, EIN bereit
Versorgung überflüssiger Ölkanne würde normalerweise bei nahegelegenen Tankstellen gefunden.

Die Öl-Tropfenfänger-Methode hat auf einer originalen Anwendung basiert, die von Ali H. Sheriff mit entworfen wird,
die Hilfe von Bashir M. Lalji. Sheriff ist der Besitzer und die Vermittlung einer Zahl von kleinangelegt
Industrien in Arusha, Tansania.  , den Die Öl-Tropfenfänger-Technik bei seiner Töpferwaren entwickelt wurde,
works.  Es ist gegenwärtig im Gebrauch dort und bei einer Anzahl von Schulen und Institutionen ins
Arusha area.  Sheriff ist eine lange Zeit VITA Volunteer.

Dieses Bulletin wird nicht beabsichtigt, als ein Konstruktion-Führer für das Bauen einer verschwenden-Ölfarbe zu dienen
burner.  Es versorgt das Benutzen eines Mittels mit einer Beschreibung einer neuen Technik der ansonsten
würde verschwendet werden.

VITA macht dieses Material verfügbar, um Ideen unter als breit ein Publikum zu erzeugen, als möglich.
Lesern wird gefragt, VITA über ihre Erfahrung mit dem design.  Please zu schreiben
schicken Sie Prüfung-Ergebnisse, Vorschläge, und Bitten für weitere Informationen zu:

             Technische Bulletins

                VITA
           1600 Wilson Boulevard, Zimmerflucht 500,
              ARLINGTON, VIRGNIA 22209 USA
      TEL: 703/276-1800. Fax: 703/243-1865
           INTERNET: pr-Info @ vita.org

                                         12:81
                                         ISBN 0-86619-160-7

               VOLUNTEERS IN TECHNISCHEM ASSISTANCE

      VITA TECHNISCHE BULLETINS

Dieses Technische Bulletin ist eine einer Folge von
Veröffentlichungen, die Selbermachen-Technologie anbieten,
Informationen über eine breite Vielfalt von Themen.

Technische Bulletins sind Idee-Generatoren, beabsichtigte
nicht so sehr eine definitive Antwort als zu bereitzustellen
führen Sie, der Benutzer denkt und plant.   Räumlichkeiten
ist, gesunde und prüfende Ergebnisse werden bereitgestellt, wenn
verfügbar.

Benutzern der Informationen wird gefragt, uns zu schicken ihr
Einschätzungen und Anmerkungen basierten auf ihren Erfahrungen.
Ergebnisse werden in nachfolgend integriert
Ausgaben, beim Bereitstellen von zusätzlichen Richtlinien so für,
Adaptation und benutzt in einer größeren Vielfalt von Zuständen.

                          WASTE ÖLBEHEIZTER BRENNOFEN

                        von Ali Sheriff und Bashir Lalji

                        INTRODUCTION

                       , WIE ES FUNKTIONIERT,

                            Die Töpferwaren-Arbeiten

                            Ton Vorbereitung

                            Collecting Das Überflüssige Öl

                            Cleaning Das Öl

                            Der modifizierte Brennofen

                            Firing Der Brennofen Mit Überflüssigem Öl

                            EIN Koch Stove
                                                                                     2
                             INTRODUCTION

Der zunehmende Preis und abnehmende Erhältlichkeit von Petroleum-Produkten setzen zu fort
seien Sie ernste Probleme, insbesondere in neu entstehende countries.  ist Es so besonders
wichtig, maximale Verwendung von aktuellem Petroleum zu supplies.  Das schmierende Öl zu machen
von Autos entfernt, ist ein Beispiel eines wertvollen wiederverwendbaren Petroleum-Produktes.
Es kann nicht für die gleichen schmierenden Zwecke benutzt werden, ohne teures
techniques. , Aber es kann für andere Zwecke benutzt werden.

In der Vergangenheit ist überflüssiges Öl in einer Vielfalt von ways:  als ein Überzug benutzt worden, um zu schützen
Holz gegen Insekten, den Staub auf ungepflasterten Straßen zu kontrollieren, und einfach zu feuern
stoves.  Most Herde, die überflüssige Öl-Verwendung ein Tropfrohr technique.  However verbrennen, wenig von ihnen,
mischen Sie das Öl mit Wasser, und keine benutzen, das System von Spritzen-Tellern beschrieb hier.

                            WARNING!

            Waste Öl von Motor-crankcases oder Ausrüstung boxt, können Sie
            ist ein nützlicher, preisgünstiger Brennstoff in bestimmten Anwendungen.
            However, Benutzer überflüssigen Motor-Öles sind
            warnte, daß das Öl Blei von verbleit enthalten könnte,
            gasoline. , den Das Blei in die Luft befreit werden würde,
            als das Öl burned. , den Es möglicherweise verunreinigen könnte,
            pottery feuerte im Brennofen, und ist eine Gefahr zu Brennofen
            Vermittlungen.

            Users überflüssigen Motor-Öles sollte das Öl haben
            prüfte, um herauszufinden, wenn es lead.  Die Verbrennung enthält,
            Kammer des Brennofens sollte gesiegelt werden, und
           , den der Schornstein hoch genug sein sollte, um Verbrennung zu tragen,
            Produkte gut weg von der Arbeit area.  Das
            Brennofen sollte in operiert werden ein gut-lüftete
            setzen.

            Do benutzen kein Motor-Öl, um Raum-Heizungen zu feuern oder
            Essen dryers.  Waste Öl von elektrischen Transformatoren
            sollte nicht-- Wiederholung, nicht-- würde als Brennstoff in keinen benutzt
            circumstances.  Transformator Öl enthält poly
            chlorte biphenol (PCB) compounds.  PCB ist sehr
            giftig und sollte nicht bei all.  Es verbrannt werden
            sollte sogar bei all.  nicht gehandhabt werden, Wenn Sie denken,
           , den Ihre überflüssige Öl-Versorgung von elektrisch kommen könnte,
            Transformatoren, nehmen Sie nicht, chances.  Do brennen nicht das
            ölen.

                      , WIE ES FUNKTIONIERT,

Überflüssiges Öl durch sich wird nicht brennen.   However, es kann gemacht werden, um unten bestimmt zu brennen
conditions.  Das überflüssige Öl wird mit einer kleinen Menge von Wasser gemischt und wird auf getropft
eine heiße Oberfläche in einer Feuer-Kiste-Kammer.   Das Wasser verdampft sofort und das Öl
wird ein feuergefährlicher mist. , Wenn die Kammer genug vorgewärmt worden ist, das Öl
Nebel wird in flame.  hereinplatzen, Die Hitze des brennenden Öles wird dann beibehalten ein hoch
genug Temperatur im firebox, den brennenden Prozeß fortzusetzen.

Die Bedienung des überflüssigen Öl-Brenners ist sehr einfach.  , den Es häufig erfordert,
Aufmerksamkeit und ein besonders entworfener firebox.  , den Der firebox mit zwei Metall tailliert ist,
doors.  EINE große obere Tür erlaubt das Beladen vom Holz oder dem Kohle-Brennstoff, benutzte zu
wärmen Sie den firebox.  EINE kleinere Tür, positoned unter der großen Tür, vor Genehmigungen

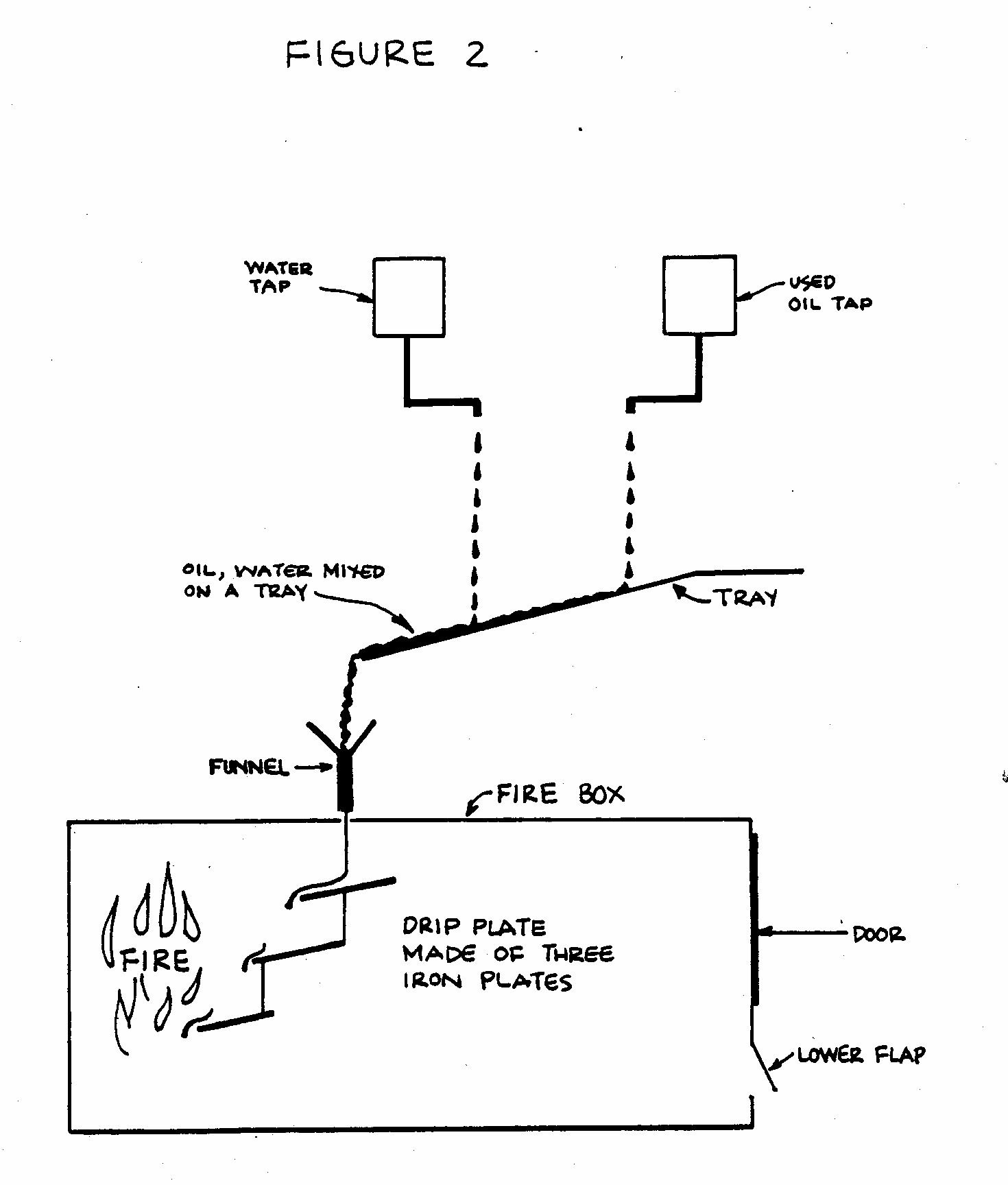

Kontrolle (sehen Sie Zahl 1) .  Inside der firebox, drei gußeiserne Teller werden Neigung-bestiegen



in einer Stufe-Schritt-Mode (sehen Sie Zahl 2).  , den Diese Teller " Spritzen-Teller " genannt werden.



Getrenntes Öl und Wasser-Container werden oben aufgestellt und zur Seite des firebox.
Rohre führen von den Containern zu einem kurzen Metall-Trog, der oben auf dem firebox gefunden wird.
Das Öl und das Wasser sind Schwerkraft, die in den Trog gefüttert wird, wo die zwei Flüssigkeiten mix.  Das
Mischung fließt dann durch ein Loch in der Spitze von den firebox und den Tropfrohren auf das
Spritzen-Teller.

Die Spritzen-Teller werden zuerst von einer Kohle oder einem Holz-Feuer unter them.  Tor geheizt
Ventile auf dem Öl und Wasser-Container werden eingestellt, um eine Strömung von vier Tropfen zu erlauben
von Öl zu einem Tropfen von Wasser.   Das Öl und die Wasser-Mischung im Metall-Trog auf dem firebox.
Die Mischung tropft dann auf die heißen Spritzen-Teller im firebox.  Das überflüssige Öl
entzündet nach dem Spritzen von den eisernen Tellern.   Die Hitze, die vom brennenden Öl erzeugt wird,
Unterhalt die Spritzen-Teller heiß und die Kohle oder Holz-Feuer wird erlaubt, hinaus zu sterben.
Es ist wichtig, beide Menge von Öl und Wasser, die in tropfen, eng zu kontrollieren
der firebox und die Einberufung durch die niedrigere firebox-Tür.

Die Höhe des Schornsteines für den firebox wird von der Intensität der Hitze abhängen
required.  Das höher der Schornstein, das heißer das Feuer.

Die Töpferwaren funktioniert

Ein Brennofen, der überflüssiges Öl benutzt, als ein Brennstoff bei ein Töpferwaren-Arbeiten in Arusha, Tansania, operiert.
VITA Volunteer Ali Sheriff, ein von den Haupt Entwicklern der Öl-Tropfenfänger-Technik,
besitzt und operiert die Töpferwaren-Arbeiten.  , den Die kleine Fabrik in einem Lagerhaus aufgestellt wird,
in einem industriellen Gebiet von Arusha.   Clay und das überflüssige Öl werden örtlich erhalten
und brachte zu den Töpferwaren-Arbeiten neben Lastwagen.

Ton-Vorbereitung

Die Töpferwaren-Fabrik produziert Tassen, Bowlsspiel, und anderen Haushalt containers.  Typically,
der Ton wird mit Wasser gemischt, um einen slurry zu bilden.   Es wird dann getrocknet, um zu erhalten ein konsequent
Klumpen freier quality.  nachdem jedes der Gegenstände gebildet worden ist, wird es getrocknet, Hitze
behandelte, um die Stärke des Tones zu verbessern, und tauchte in einer Politur mixture.  Das " Grün ein
Ware, " als es gerufen wird, wird in gerundete Ton-Container gesetzt, um die verglasten zu schützen
Stücke von direkten Flammen und den Containern werden im Brennofen gestapelt.

Das Sammeln Des Überflüssigen Öles

Das überflüssige Öl denn der Brennofen wird von Tankstellen gesammelt, die innerhalb Arusha gefunden werden.
Bei jedem der Stationen wird das Öl entweder von den Containern der Tankstellen herausgenommen
oder ein voller Faß wird für eine leere 55-Gallone drum.  Occasionally, die Verschwendung, getauscht
ölen Sie, Sammler bietet an, eine 55-Gallone Trommel bei einer Tankstelle zu lassen, die wegwirft,
sein Öl durch das Gießen des Öles über das Land hinter die Garage oder das Wegwerfen davon hinunter
drains. , den Das Öl dann gereinigt wird, wie hinunter beschrieben.

Das Reinigen Des Öles

Überflüssiges Öl erfordert einfache Behandlung, bevor es als fuel.  Drums benutzt werden kann, ging bei
Tankstellen werden Metall-Feilspäne, Steine, Sand, Wasser, und andere Trümmer oft enthalten.
All diese fremden festen Körper und das Wasser muß entfernt werden wie in Zahl 3 illustriert.



Das Öl wird zuerst durch einen Bildschirm gegossen (60 Masche oder feiner) in eine saubere Trommel der
wird mit einem Hahn ausgestattet, der als in der Nähe vom Boden als possible.  gefunden wird, zu dem Das Öl linke ist,
stehen Sie für einige Minuten, und das Wasser entscheidet sich zum Boden vom barrel.  Das
Wasser wird entfernt, indem man den Hahn öffnet.  , bis die Der Hahn nur offen bleibt, ölen, fließt von
der drum. , den Das überflüssige Öl jetzt für Verwendung bereit ist.

Der modifizierte Brennofen

Der Brennofen ist eine deprimierte Einberufung-Art, das würde normal durch gefeuert werden das teuerer
Prozeß vom Spritzen von Brennstoff-Öl unter Druck, darum im firebox.  zu verdampfen Das

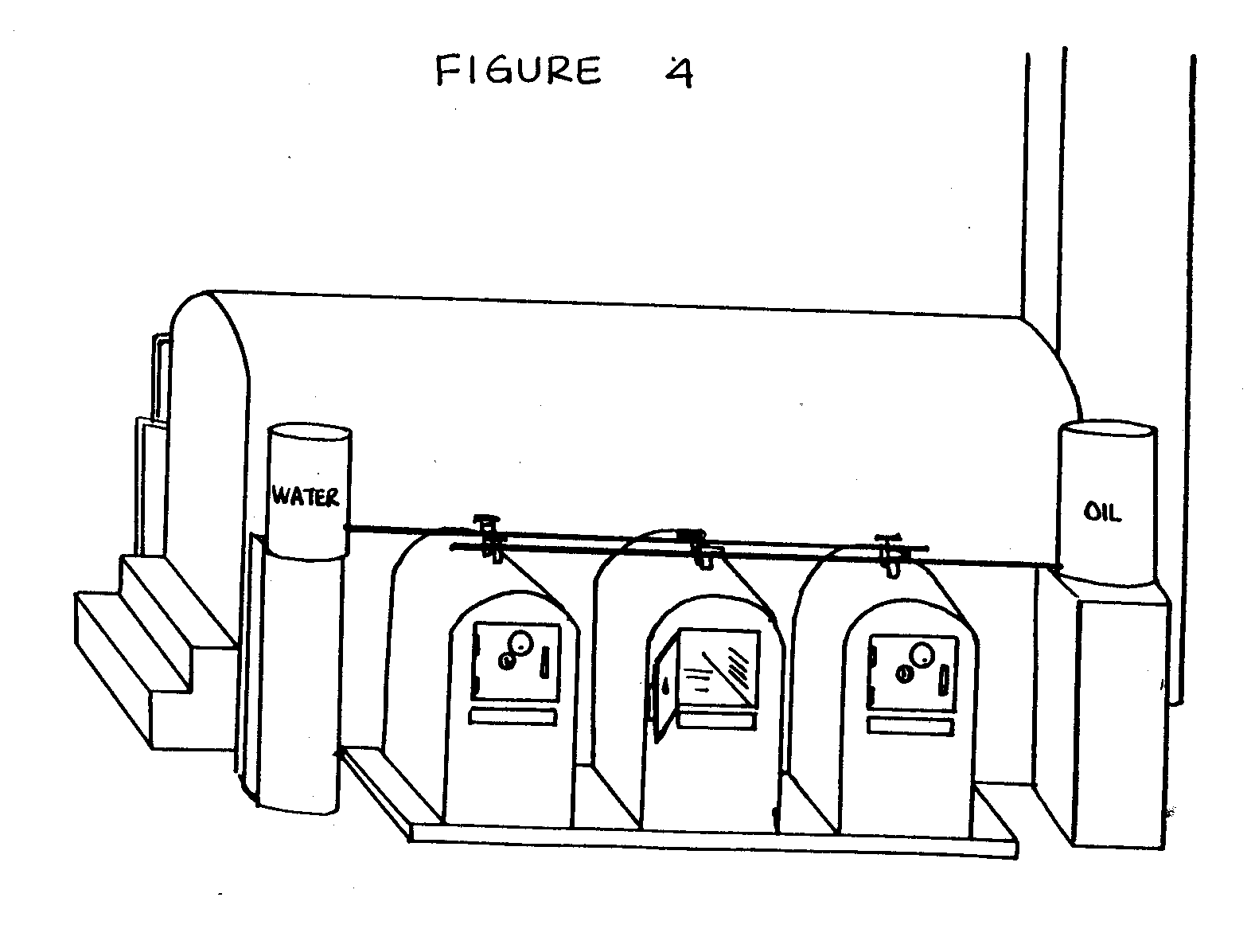

Brennofen ist modifiziert worden, um überflüssiges Öl zu benutzen (Zahl 4).  , den Der modifizierte Brennofen drei hat,



fireboxes auf jedem side.  Jeder firebox enthält drei Besetzung Eisen Teller
18 durch 13 Zentimeter und Neigung, die in Stufe-Schritt-Mode bestiegen werden, (Zahl 2).

Jeder firebox hat zwei doors. , Die größere Spitze-Tür wird für das Beladen des Holzes benutzt oder
Kohle, die verbrannt wird, um die Metall-Teller vorzuwärmen.   Die kleineren niedrigeren Tür-Taten
als ein Dämpfer die Strömung von Luft in den Brennofen zu kontrollieren.   Careful Bedienung von das niedriger
Tür ist genauer important. , den Der Brennofen kein Gebläse erfordert, als die Einberufung durch
die niedrigere Tür und aus dem Schornstein ist genügend.

Ein Tank von Wasser und einem Tank überflüssigen Öles wird auf jeder Seite des Brennofens gefunden.
Rohre, die von den Tanks führen, lassen Tor-Ventile über jedem vom fireboxes finden.
Die Tor-Ventile werden während Bedienung eingestellt, um eine Mischung von ungefähr 4/5 Öl zu erlauben
und 1/5 Wasser, durch ein Loch in den firebox zu tropfen.   Die Öl-Wasser-Mischung
Spritzen von den heißen Eisen-Tellern, verdampft, und entzündet.

Das Feuern Des Brennofens Mit Überflüssigem Öl

Das Feuern vom Brennofen erfordert zwei Männer, ein für die drei Brenner auf jeder Seite.
Die fireboxes werden mit Holz beladen, das durch die großen, oberen Türen und die Feuer anzündet,
wird in all den Kammern begonnen.  , den Dies die eisernen Spritzen-Teller und die Anfänge aufwärmt,
ein gute draft.  Öffnungen bei der Spitze des Brennofens, die aus dem Rauch und heißer Luft bis herausgelassen wird,
eine Einberufung ist bewegliche Mauer im großen Schornstein.   Beiden obere und niedrigere Türen auf allen
die fireboxes sind links das Vorwärmen vom kiln.  Danach über Seite während dieses offen
eine Stunde sind die eisernen Spritzen-Teller heiß genug, um die Öl-Wasser-Mischung zu verdampfen.
Die Abzüge oben auf dem Brennofen werden mit Backstein und Ton geschlossen, und das Öl und das Wasser
wird on.  Die Tor-Ventile über jedem vom fireboxes gedreht, wird eingestellt damit
vier Tropfen von Öl betreten für jeden Tropfen von Wasser.   Das Öl und die Wasser-Mischung in einem Kurzschluß
Metall-Trog, fallen Sie durch ein Loch auf der firebox-Spitze, und auf die Spritzen-Teller.

Es gibt ein scharfes brutzelndes Geräusch, als das Wasser verdampft wird, und das Öl platzt in
eine helle, wilde Flamme, die zum Brennofen mit der zunehmend starken Einberufung schießt.
Richtige Änderung vom Öl und der Wasser-Strömung erfordert häufigen attention.  Die Einberufung
kontrollieren Sie Türen auf dem fireboxes, benötigt vielleicht, frequently.  auch Die Vermittlungen überprüft zu werden
bleiben Sie mit dem Brennofen alle Nacht, um von zwei mehr Männern am Morgen ersetzt zu werden.
Die brennende Rate wird kontrolliert damit die Temperatur in Anstiegen bei ungefähr
100[degrees]C pro Stunde (damit als die gearbeiteten Ton-Container nicht zu springen) .  The Höhepunkt-Temperatur
wird ungefähr 18 Stunden nach dem Anfang vom firing.  Bei diesem Punkt alle erreicht
Eingänge, einschließlich eines Dämpfers für den großen Schornstein, werden geschlossen, das Öl und das Wasser
wird ausgemacht, und dem Brennofen wird erlaubt, langsam abzukühlen.   Zwei firings, die eine Woche normal ist,
und jedes Feuern konsumiert ungefähr 300 Liter überflüssigen Öles.

Ein Koch Stove

Die überflüssige Öl-Tropfenfänger-Methode ist auch für einen häuslichen Herd benutzt worden wie in Zahl 5 gezeigt.



Eine überdimensionale Backstein-Kiste, durch die ölt, dient als die Brenner-Unterbringung und Wasser
tropfen Sie zusammen auf den Spritzen-Teller innen.   Die Flammen schießen dann durch ein schmal
Raum unter einem 3/4-Zoll Stahl-Teller, der als die kochende Oberfläche dient.
Dieser Teller mißt ungefähr 0.75 x 1.0 Meter.  , den Es flach groß unterstützt,
das Kochen von pots.  Exhaust vom Herd geht durch eine 13 Zentimeter Durchmesser-Leitung vorbei,
schweißte durch das innerhalb einer 55-Gallone Metall-Trommel.   Water in der Trommel wird geheizt
zum Nah-sieden durch die Auspuff-Gase.   Das heiße Wasser wird für das Waschen in benutzt das
Studentenwohnheim nächste Tür zur Küche.

VITA Technisches Bulletin #51060 Verschwendung Ölbeheizter Backofen, beschreibt eine andere Technik
vom Verbrennen von überflüssigem Öl, um einen Backofen zu heizen für das Backen von Brot und anderen Essen.

                                  VITA
                                   VOLUNTEERS
                                   IN TECHNISCH
                                   ASSISTANCE

                                  ÜBER VITA

                 Volunteers in Technischer Hilfe (VITA) ist
                 eine private, gemeinnützige, internationale Entwicklung
                 organization.  Started in 1959 durch ein
                 gruppieren von betroffenen Wissenschaftlern und Ingenieuren,
                 VITA behält eine umfangreiche Dokumentation bei
                 zentrieren sich und weltweiter Dienstplan von Freiwilligem
                 technische Experten. VITA macht zu verfügbar
                 Individuen und Gruppen in Entwicklungsländern
                 eine Vielfalt von Informationen und technisch
                 Ressourcen richteten beim Pflegen von Selbstständigkeit
                -- braucht Einschätzung und Programm-Entwicklung
                 unterstützen; durch-Kettenpanzer und VorOrt Konsultieren
                 Dienste; Information-Systeme-Schulung. Es
                 veröffentlicht auch ein vierteljährliches Rundschreiben und ein
                 variety von technischen Handbüchern und Bulletins.

== == == == == == == == == == == == == == == == == == == ==
== == == == == == == == == == == == == == == == == == == ==


CD3WD Project Donate
